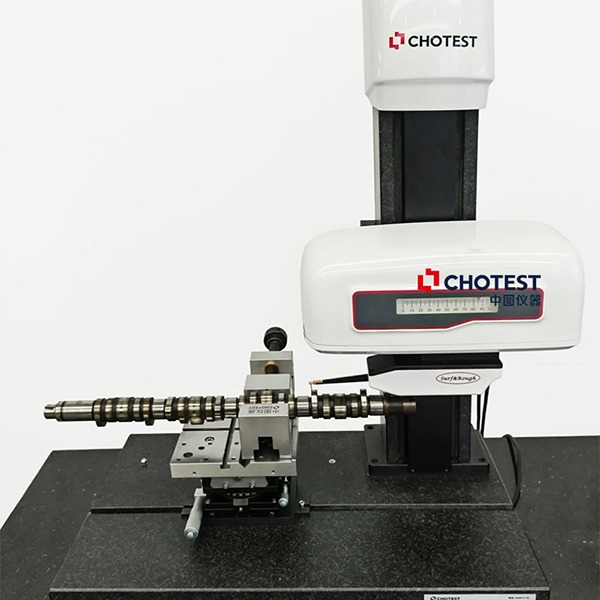

中圖儀器sj5800國產粗糙度輪廓儀0.1nm分辨率+1δ≤1nm重復性，超高直線度研磨級摩擦導軌（直線度≤0.2μm/100mm）+ 特殊紅寶石轉軸，搭配精度標定臺自動補償測針磨損，確保長期測量精度一致性。一體測量輪廓、粗糙度、波紋度等參數。在齒輪制造、汽車傳動、機械傳動等行業，解決齒面粗糙度不均、齒廓輪廓偏差、批量檢測效率低、測量數據不可靠等問題。

一、典型應用

1.軸承領域：內外圈溝道尺寸、密封槽參數、滾子凸度/直線度、溝道曲率半徑等全維度測量；

2.機械制造：絲桿、齒輪齒面、軸類滾道、葉片素面的輪廓與粗糙度檢測；

3.模具/五金：模具型腔輪廓、五金件表面粗糙度測量；

4.特殊場景：螺紋輪廓、滾珠絲桿、臺階高、溝槽寬度等精準測量；

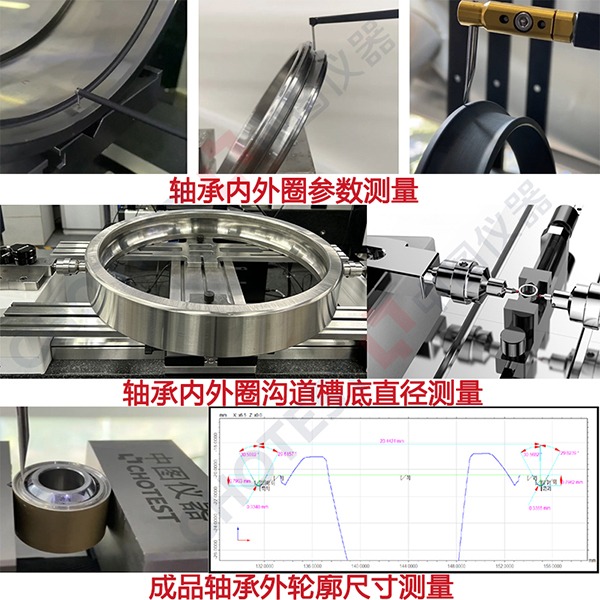

二、軸承輪廓測量

三、產品特點

1. 高精密保障：誤差≤±1μm，滿足嚴苛檢測標準

（1）精度硬指標：0.1nm分辨率（輪廓最小分辨率0.001μm）、系統殘差≤3nm、重復性1δ≤1nm，標準球測量誤差≤±1μm（r≤10mm），角度測量精度≤±1′，符合gb/t、iso、jis等國際標準。

（2）穩定核心配置：超高直線度研磨級摩擦導軌（直線度≤0.2μm/100mm）+ 特殊紅寶石轉軸，搭配精度標定臺自動補償測針磨損，確保長期測量精度一致性。

2. 高效智能：批量測量效率提升50％，操作零門檻

（1）一體測量省時間：輪廓、粗糙度、波紋度一次掃描完成，無需切換模塊，復雜工件測量步驟減少80％，單工件檢測時間從15分鐘壓縮至5分鐘。

（2）批量測量更便捷：cnc固定坐標系模式+模板化設置，簡單工件一鍵測量，復雜工件分段測量后可批量復用，某機械零件廠批量檢測絲桿輪廓，日檢測量從200件提升至500件。

（3）操作零門檻：測針一鍵拔插（無需鎖螺釘）、組合手柄快速定位，軟件界面直觀，新手培訓1小時即可獨立操作；硬件+軟件雙重保護，測針損壞率降低90％。

3. 全場景適配：軟硬工件通吃，覆蓋多行業需求

（1）適配范圍廣：0.5-3mn可調恒測力，兼容金屬、軟質材料等各類工件；12-24mm大量程粗糙度測量（ra0.012μm~12.5μm），支持圓弧面、球面、異型曲面等復雜形狀檢測。

（2）專屬定制方案：可選軸承專用夾具（可測內徑φ300mm）、滾子分析模塊，某汽車零部件企業用于檢測葉片表面ra參數，滿足精密模具型腔輪廓測量需求。

無論是批量檢測滾子凸度，還是需要提升復雜零件測量效率，sj5800sj5800國產粗糙度輪廓儀都能一次掃描搞定輪廓、粗糙度、波紋度，適配多行業檢測需求，讓測量更精準、操作更省心！

注：產品參數與功能將根據技術升級持續優化，新信息以咨詢回復為準。
